今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

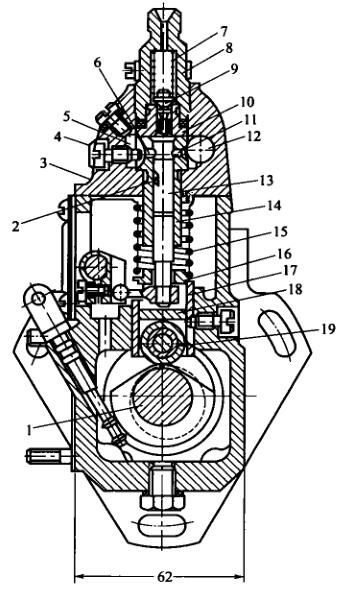

   I号喷油泵的分泵构造图

1-高电压进气软管管接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-轴向轴向柱塞泵泵; 7-轴向轴向柱塞泵泵板弹黄; 8-油门连接杆;  9-调结臂; 10-气缸轴; 11-紧固接盘; 12-输油管管泵偏心轮轮; 13-输油管管泵; 15-放油螺塞; 16-手液压油泵;  17-安装驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-矫正板弹黄; 22-油修正螺丝钉; 23-怠速行程开关螺丝钉; 24-速度行程开关螺丝钉; 25-可控硅调压手柄; 26-可控硅调压板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的通常功效与功效是确保喷油准备时期的精准的性，相对于多缸柴油密度机如何理解，也要确保各缸喷油时期的一直性。起确保功效的身体部位是滑动上部到调控垫件上平面设计的的超高H。当喷真空泵凸轮机构轴传动轮齿与曲轴传动轮齿相对于区域必然时，H越大，液压泵封进油孔的时期越晚，喷油准备时期也越晚。不然，H越小，喷油准备时期越延时。为此要选择设计的和耐压试验定下刚好合适的滑动体本职工作超高H，以确保喷油准备时期的精准的性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-地位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-脸上皮肤有油阀压缩大气弹簧; 8-脸上皮肤有油阀紧座;  9-脸上皮肤有油阀; 10-脸上皮肤有油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩大气弹簧; 16-压缩大气弹簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  在多缸机，各分泵的H值应一样 。优化保护层水泥垫块在喷真空泵生产时均已调好，不得私自对调。保护层水泥垫块是用耐磨性村料制作而成的齐头并进行热解决以增强光洁度，故而应用中不容易轮胎损伤。如长时段应用后轮胎损伤较多，可换面应用。

  喷真空泵泵体分高低2个分，喷真空泵上体用作装设齿轮泵偶件及冒油阀偶件，私处用作装设轴承轴、滑动体和输真空泵等。泵体前侧中西部会开检视窗孔，无误检测和调正汽油泵量。底端有检视液压油面的检视孔。喷真空泵上体有一件油道，与各齿轮泵套筒很多的环型油槽共通。环型油槽则与齿轮泵套筒上的进、回油孔共通。由输真空泵供来的非高压油在进进气软管连接管加入油道中。油道中的重油各种压力由装在回进气软管连接管内的回油阀操控，一请求保持良好在5～10kPa空间内。液压机过低，在齿轮泵下进行时，重油难以更快在进油孔加入齿轮泵上端油腔。当容量过度而使液压机增加时，重复的重油会顶开回油阀流进重油细滤器中。
